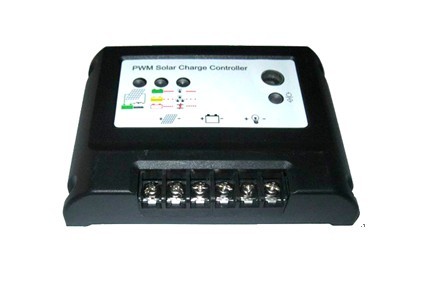

单路输出 Lytran SR-L-20A
    发布时间: 2019-06-02 10:46
单路输出 Lytran SR-L-20A
产品尺寸 ： 133.5 × 70 × 34

一、   产品简介：

  本控制器专为太阳能直流供电系统、太阳能直流路灯系统、小型太阳能电站系统设计，使用专用电脑芯片实现了智能化控制，所有芯片均采用工业级别，可以在恶劣的环境下使用。同时系统具有短路、过载、和独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池电压、光电池电压、放电电流、环境温度等参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高准确控制，并采用了智能高效的 PWM 模糊充电方式对蓄电池进行充电，采用 7 段式电压控制，保证蓄电池工作在最佳状态，大大延长了蓄电池的使用寿命。本控制器还具有多种工作模式，可满足不同用户各种需要。对于具有自动识别的型号，系统上电时将检测系统电压，如果是 12V 系统数码管显示“ 0 ﹒”；如果是 24V 系统数码管将显示“ 1 ﹒”。

二、产品特点：
1. 采用大口径线端子设计，可安装最大 6mm2 导线。
2. 五种负载工作模式：纯光控、光控 + 定时、手动、调试模式、常开模式。
3. 具有放电率修正控制，不同放电率具有不同的终止电压，符合蓄电池固有特性。
4. 科学的蓄电池管理方式，当出现过放时，对蓄电池进行提升电压充电，进行一次补偿维护，正常使用时，使用直充充电和
   浮充结合的充电方式，每 7 天进行一次提升充，防止蓄电池硫化，大大延长了电池的使用寿命；同时具有高精度温度补偿 .
5. 参数设置具有掉电保存功能 , 即系统模式和控制参数等重要数据均保存在芯片内部 , 掉电后不丢失，使调节更加方便 , 系统
   工作更可靠。
6. 充电回路采用双 MOS 串联式控制回路，使回路电压损失较使用二极管的电路降低近一半，充电采用 PWM 模糊控制，使充电效
   率大幅提高 , 用电时间大大增加。
7. LED 直观显示太阳能电池、蓄电池和负载的状态，数码管显示调节参数，让用户实时了解系统运行状况，并且具有丰富的
   参数设置 , 用户可以根据不同使用环境设置相应的工作模式。
8. 具有过充、过放、过载保护以及独特电子短路保护与防反接保护，所有保护均不损害任何部件，不烧保险；具有 TVS 防雷
   保护 , 无跳线设计，可提高系统的可靠性、耐用性。
9. 所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿环境正常运行。同时使用晶振定时控制，使定时控制
   更加精确。
10. 使用了数字 LED 显示及设置，一键式操作即可完成所有设置，使用方便直观。


三、参数说明：

额定充电电流：

□ 5A □ 10A □ 15A □ 20A

额定放电电流：

□ 5A □ 10A □ 15A □ 20A

系统电压：

□ 12V ； □ 24V ； □ 12V/24V Auto

空载损耗 :

<5mA

充电回路压降：

不大于 0.20V

放电回路压降 :

不大于 0.15V

超压保护 :

17V ；× 2/24V

提升充电电压 :

14.6V ；× 2/24V

直充充电电压 :

14.4V ；× 2/24V

浮充电压 :

13.6V ；× 2/24V

充电返回电压 :

13.2V ；× 2/24V

过放返回电压 :

12.5V ；× 2/24V

欠压电压 :

12.0V ；× 2/24V

过放电压 :

11.1V ；× 2/24V

光控点电压：

5.0V ；× 2/24V

温度补偿 :

-4.0mv/ ℃ /2V

控制方式 :

充电： PWM 脉宽调制；

工作温度 :

-35 ℃至 +65 ℃
